大波紋板盒型可限位伸縮補償器

DBHKXW型大波紋板盒型可限位伸縮補償器是管道安裝的重要部件之一，該補償器具有體積小，安裝方便，占地面積小，降低勞動強度，省工、省力、省料，實用性強等優點。伸縮量在60-120mm，不滲，不漏，無填料，伸縮性能好…

產品介紹相關產品相關資訊立即訂購阿里巴巴入口鏈接

【好管道新躍造】

鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定制。

（1）大波紋板盒型可限位伸縮補償器均按國標標準加工制作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯系客服QQ：2172152931或者添加微信：13253475755
（2）隨貨發檢驗報告、合格證等資料。
（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】
（4）出口孟加拉污水處理廠工程，中南亞等地區
（5）報價均為出廠價，不含稅運�？砷_13％增值稅專用發票，如需含稅運請提前說明。
（6）產品型號過多，價格無法一一注明，下單前請咨詢旺旺或者電話：13140182505/13253475755

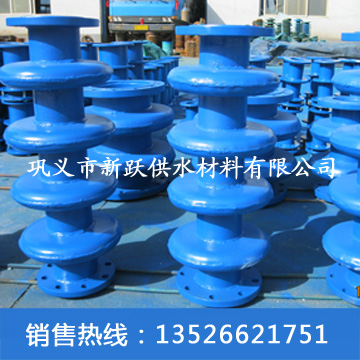

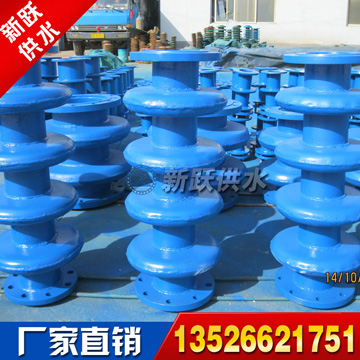

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

DBHKXW型大波紋板盒型可限位伸縮補償器是管道安裝的重要部件之一，該補償器具有體積小，安裝方便，占地面積小，降低勞動強度，省工、省力、省料，實用性強等優點。伸縮量在60-120mm，不滲，不漏，無填料，伸縮性能好，安全可靠，并能節省維修工作量，同時安裝時可不設脹力井，降低工程造價，該補償器結構新穎、合理，無易損件，體積小，重量輕，便于安裝運輸，是管道安裝理想的產品。

設計、施工須知：

1、本產品使用壓力在1.6MPa以下，使用介質：熱水、蒸汽、煤氣、各種油，溫度與管道相同，高層建筑使用最佳；

2、本產品最大推力0.8-1.2T，使用疲勞壽命6500次；

3、本產品可廣泛應用于架空管道、地溝管道、直埋管道；

4、補償器轉向支架可設可不設；

5、本產品只限軸向安裝使用（直線管道）；

6、本產品用于地溝管道時不用砌補償器井；

7、安裝時嚴禁在補償器的伸縮盒上點火；

8、本產品二波予拉25mm-30mm，四波予拉50mm-60mm；

9、實踐證明，在高溫水熱力管網上，60m以上應設二波伸縮器一個，120米以上應設四波伸縮器一個，蒸汽管道應按設計標準30m以內安裝二波伸縮一個。

設計安裝數據表

序號	規格	公稱通徑	補償量（mm）	峰頂直徑（mm）	產品長度L（mm）
1	1.2" 二波	DN32	60=±30	170	245
2	1.5" 二波	DN40	60=±30	190	255
3	2" 二波	DN50	60=±30	300	325
4	2.5" 二波	DN65	60=±30	320	336
5	3" 二波	DN 80	60=±30	360	340
6	4" 二波	DN100	60=±30	400	350
7	5" 二波	DN125	60=±30	433	360
8	6" 二波	DN150	60=±30	477	385
9	8" 二波	DN200	60=±30	527	390
10	10" 二波	DN250	60=±30	579	420
11	12" 二波	DN300	60=±30	635	435
12	14" 二波	DN350	60=±30	635	440
13	16" 二波	DN400	60=±30	760	460
14	18" 二波	DN450	60=±30	810	460
15	20" 二波	DN500	60=±30	860	460
16	2" 四波	DN50	120=±60	300	590
17	2.5" 四波	DN65	120=±60	360	610
18	3" 四波	DN80	120=±60	360	610
19	4" 四波	DN100	120=±60	400	625
20	5" 四波	DN125	120=±60	433	625
21	6" 四波	DN150	120=±60	477	700
22	8" 四波	DN200	120=±60	527	705
23	10" 四波	DN250	120=±60	579	830
24	12" 四波	DN300	120=±60	635	820
25	14" 四波	DN350	120=±60	635	885
26	16" 四波	DN400	120=±60	760	900
27	18" 四波	DN450	810	950
28	20" 四波	DN500	120=±60	860	950
