XL-F系列法蘭式鴨嘴閥

信息來源: 　　時間:2011-8-13 11:59:04　標簽：鴨嘴閥

產品主要用途：主要用于污水處理，排放系統，管網管線，及提升泵站等。
產品主要特點：法蘭式鴨嘴閥橡膠法蘭與閥身聯成一體,安裝極為方便。閥體采用全橡膠設計，不會引起淤積和東西卡住現象發生，降低了維護成本，并允許固體顆粒順暢通過。
制作材料：氯丁橡膠，海普隆，丁睛橡膠及乙丙橡膠等．
產品主要用途：主要用于污水處理，排放系統，水泵出口提升泵站及液下系統。

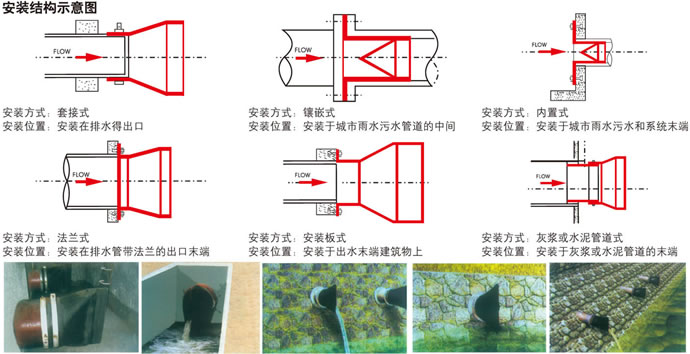

安裝方式及尺寸：由橡膠法蘭，閥體及鴨嘴一體制作而成，并帶有襯墊金屬法蘭，可以與金屬法蘭自然連接，直接安裝于罐體，管道及圍堰上。安裝連接時，法蘭與連接法蘭尺寸相對應，法蘭與連接法蘭之間應視具體情況加防水膠，保證聯接緊固后絕對密封，還要注意不能碰壞橡膠排污止回閥的法蘭唇邊。

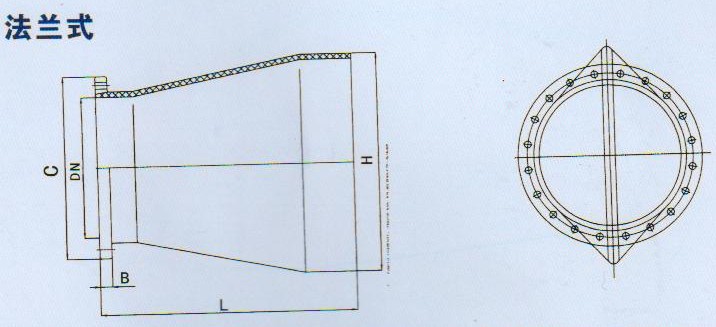

公稱通徑(DN)	管子外徑(DW)		型號(XL-F)	長度(l)	高度(h)	法蘭外徑(D)
公稱通徑(DN)	Dw	Do	型號(XL-F)	長度(l)	高度(h)	1.0MPa
100	108	108	XL100-100-F	150	100	210
100	114	114	XL100-100-F	150	100	210
150	159	159	XL150-140-F	190	140	265
150	168	168	XL150-140-F	190	140	265
200	219	219	XL200-200-F	240	200	340
250	273	273	XL250-260-F	340	260	395
300	325	325	XL300-325-F	420	325	445
350	377	377	XL350-425-F	520	425	505
400	426	426	XL400-525-F	620	525	565
450	480	480	XL450-625-F	700	625	615
500	530	530	XL500-725-F	800	725	670
600	630	630	XL600-825-F	900	825	780
700	720	720	XL700-925-F	980	925	895
800	820	820	XL800-985-F	1000	985	1015
900	920	920	XL900-1025-F	1060	1025	1115
1000	1020	1020	XL1000-1125-F	1160	1125	1230
1200	1220	1220	XL1200-1525-F	1500	1525	1445
1400	1420	1428	XL1400-1625-F	1600	1625	1675
1600	1620	1628	XL1600-1950-F	1880	1950	1915
1800	1820	1828	XL1800-2320-F	2000	2320	2115
2000	2020	2030	XL2000-2650-F	2300	2650	2325
